Description
- SKF Schwenkverschraubung in T-Form
- nach DIN 3862
- Druck: max. 45 bar

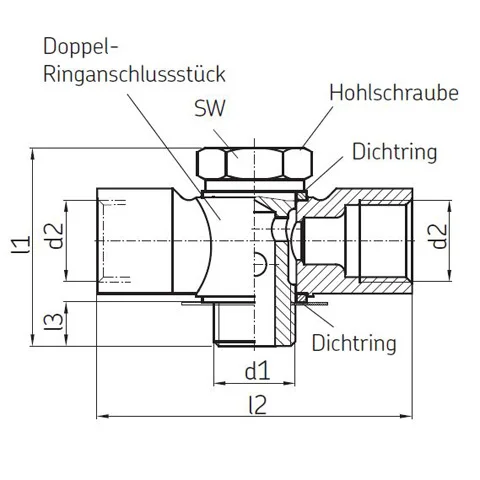

- alle Ausführungen gemäß nachfolgender Tabelle:
| Bestell-Nr. | Rohr Ø | d1 | d2 | l1 | l2 | l3 | SW |
|---|---|---|---|---|---|---|---|
| 504-109 | 4 | M8x1 | M8x1 | 26 | 38 | 6,5 | 11 |
| 504-112 | 4 | M10x1 | M8x1 | 26 | 38 | 6,5 | 14 |
| 506-242 | 6 | M12x1 | M10x1 | 34 | 48 | 7,5 | 17 |
| 506-025 | 6 | M14x1,5 | M10x1 | 34 | 48 | 7,5 | 17 |
| 508-242 | 8 | M12x1 | M14x1,5 | 34 | 54 | 7,5 | 17 |
| 508-013 | 8 | M14x1,5 | M14x1,5 | 34 | 54 | 7,5 | 17 |
| 508-025 | 8 | G 1/4 A | M14x1,5 | 35 | 54 | 7,5 | 17 |
| 510-242 | 10 | M12x1 | M16x1,5 | 34 | 60 | 7,5 | 17 |
